Cálculo de um Monoplano de Asa Alta

INTRODUZA OS SEGUINTES PARÂMETROS:

Nome do Modelo:

ASA
Ea Cra Cea Fa
mm mm mm mm

F Diedro Marg. Estática Fe
% da CAM º % % da Ea

Hf Tipo de Asa
% da CAM


ESTABILIZADOR HORIZONTAL
Cre Cee Feh
mm mm mm


Área Est.Horizontal L.Profundidade Her
% Área da Asa Tipo % da cam % de Cre

ESTABILIZADOR VERTICAL
Area Cevr
% Área da Asa % Hev


LEME DE DIRECÇÃO
Area Celd
% Est. Vertical % de Ceve


FUSELAGEM
Ø Hélice
Polegadas



RESULTADOS:

ASA
CAM dCP dCG dPN
mm mm mm mm

Área Aspecto Diedro (d)
dm2   mm


AILERONS Tipo 1
Área Ha1 Aa1 Área Total
dm2 mm mm dm2

AILERONS Tipo 2
Área Ha2 Aa2 Área Total
dm2 mm mm dm2

FLAPS
Área Hf Fe Área Total
dm2 mm mm dm2

ESTABILIZADOR HORIZONTAL
Ee Área cam Cfeh
mm dm2 mm mm

LEME DE PROFUNDIDADE
Area Her Hee
dm2 mm mm


ESTABILIZADOR VERTICAL
Area Cevr Ceve Hev
dm2 mm mm mm

Fevf
mm


LEME DE DIRECÇÃO
Área Celd Crld Fevd
dm2 mm mm mm

FUSELAGEM
F1 F2 F3 F4
mm mm mm mm

H T1 T2 L
mm mm mm mm

OUTROS
? ? ? ?
mm mm mm mm

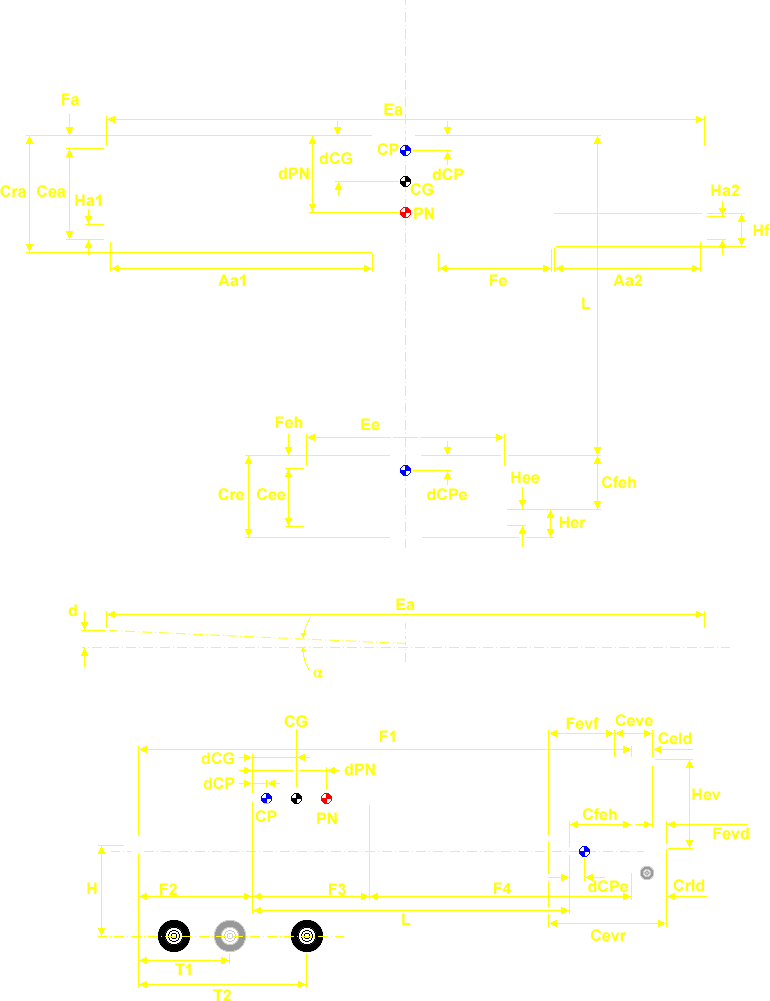

LEGENDA

  α - Ângulo Diedro da Asa
  Aa1 - Envergadura do Aileron do Tipo 1
  Aa2 - Envergadura do Aileron do Tipo 2
  Cea - Corda da Asa no Extremo
  Cee - Corda do Estabilizador Horizontal no Extremo
  Celd - Corda do Leme de Direcção no Extremo
  Ceve - Corda do Estabilizador Vertical no Extremo
  Cevr - Corda do Estabilizador Vertical na Raíz
  Cefh - Corda do Estabilizador Horizontal na Raíz
  CG - Centro de Gravidade
  CP - Centro de Pressão
  Cra - Corda da Asa na Raíz
  Cre - Corda do Estabilizador Horizontal na Raíz
  Crld - Corda do Leme de Direcção na Raíz
  d - Distância entre o Plano Horizontal e o Plano Médio da Asa no Extremo da Asa
  dCG - Distância entre o Bordo de Ataque na Raíz da Asa e o Centro de Gravidade
  dCP - Distância entre o Bordo de Ataque na Raíz da Asa e o Centro de Pressões
  dCPe - Distância entre o Bordo de Ataque na Raíz e o Centro de Pressões do Estabilizador Horizontal
  dPN - Distância entre o Bordo de Ataque na Raíz da Asa e o Ponto Neutro
  Ea - Envergadura da Asa
  Ee - Envergadura do Estabilizador Horizontal
  F1 - Comprimento da Fuselagem
  F2 - Distância entre o Hélice e o Bordo de Ataque da Asa na Raíz
  F3 - Corda da Asa na Raíz
  F4 - Distância entre o Bordo de Fuga da Asa na Raíz e o Extremo Posterior da Fuselagem
  Fa - Flecha da Asa
  Fe - Envergadura do Flap
  Feh - Flecha do Estabilizador Horizontal
  Fevd - Flecha do Leme de Direcção
  Fevf - Flecha do Estabilizador Vertical
  H - Distância entre o Eixo do Hélice e o Eixo do Trem Principal
  Ha1 - Corda do Aileron do Tipo 1
  Ha2 - Corda do Aileron do Tipo 2
  Hee - Corda do Leme de Profundidade no Extremo
  Her - Corda do Leme de Profundidade na Raíz
  Hev - Altura do Estabilizador Vertical
  Hf - Corda do Flap
  L - Distância na Raíz entre o Bordo de Ataque da Asa e o Bordo de Ataque do Estabilizador Horizontal
  PN - Ponto Neutro
  T1 - Distância entre o Plano do Hélice e o Eixo do Trem Principal (Trem Convencional)
  T2 - Distância entre o Plano do Hélice e o Eixo do Trem Principal (Trem Tri-ciclo)


by Manuel Cunha - Outubro de 2008
